Castle programmeur Serial link

Description

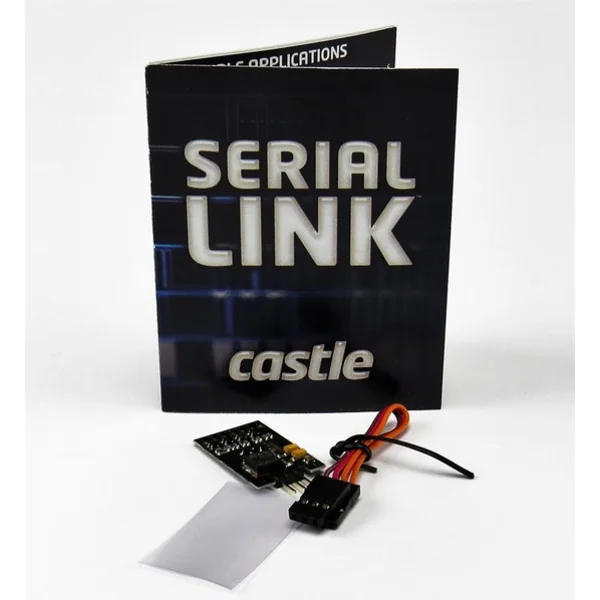

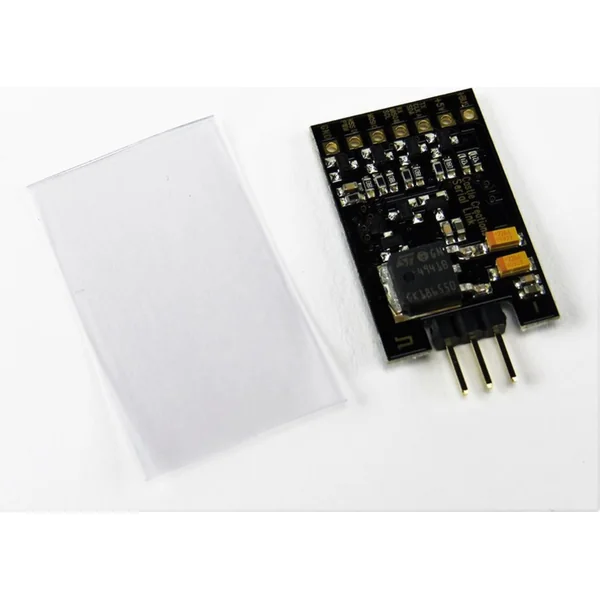

Castle programmeur Serial link

Caractéristiques :

L’appareil Serial Link vous permet de communiquer avec le régulateur Castle via le protocole Castle Link Live. Un appareil avec des protocoles TTL Serial, I2C, SPI peut être connecté à l’adaptateur. Options de connexion : Entrée, Sortie, Mode Pass-through. Configuration via le programmeur Castle Link.

Spécifications de communication disponibles pour le Castle Serial Link

• Mode Sortie
  • Protocole Castle Link Live
    • Enregistrement de télémétrie en temps réel
    • Signal de gaz 1.0 ms à 2.0 ms
    • Fréquence de mise à jour du gaz 100 Hz
  • PPM
    • Signal de gaz 1.0 ms à 2.0 ms
    • Fréquence de mise à jour du gaz 50, 100, 200, 400 Hz
• Mode Entrée
  • TTL Serial
    • ID de l’appareil (0 à 63)
    • Plage de Baud (1200 à 230400 baud)
  • I2C
    • Adresse esclave I2C 7 bits (8 à 71)
    • Fréquence I2C (10 kHz à 400 kHz)
  • SPI
    • ID de l’appareil (0 à 63)
    • Fréquence SPI (125 kHz à 500 kHz)
  • Analogique
    • Port (A, B, C, D)
    • Plage
      • Normal (0V à 5V -> 1.0ms à 2.0ms gaz)
      • Inversé (0V à 5V -> 2.0ms à 1.0ms gaz)
      • Moitié inférieure (0V à 5V -> 1.0ms à 1.5ms gaz)
      • Moitié supérieure (0V à 5V -> 1.5ms à 2.0ms gaz)
      • Moitié inférieure inversée (0V à 5V -> 1.5ms à 1.0ms gaz)
      • Moitié supérieure inversée (0V à 5V -> 2.0ms à 1.5ms gaz)
• Mode Pass-Through
  • TTL Serial (avec entrée analogique)
    • TTL Serial pour l’enregistrement de télémétrie en temps réel
    • Analogique pour le contrôle du gaz
  • I2C (avec entrée analogique)
    • I2C Serial pour l’enregistrement de télémétrie en temps réel
    • Analogique pour le contrôle du gaz
  • TTL Serial (avec entrée PPM)
    • TTL Serial pour l’enregistrement de télémétrie en temps réel
    • PPM pour le contrôle du gaz
  • I2C (avec entrée PPM)
    • I2C pour l’enregistrement de télémétrie en temps réel
    • PPM pour le contrôle du gaz
